• Pour ExpoRail 2009 (Paris), pas moins de 27 modules étaient assemblés et 10 cantons devaient assuré la circulation...

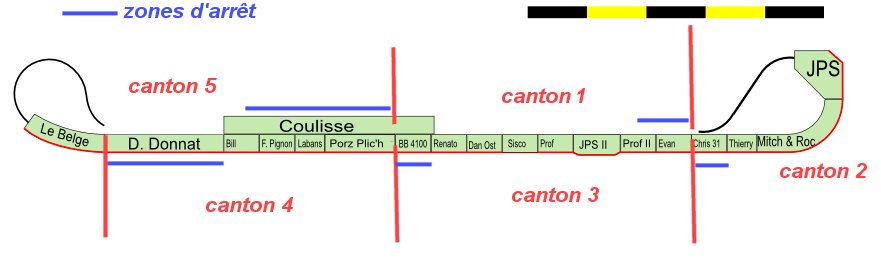

  • A Montréjeau (31) 5 cantons suffisaient pour assurer le bon déroulement de l'expo.


  • Le nombre de cantons étant variable selon les expos, un système modulable devait donc être envisagé.

- Les configurations de 3 à 10 cantons sont envisageables en fonction de la position du cavalier.

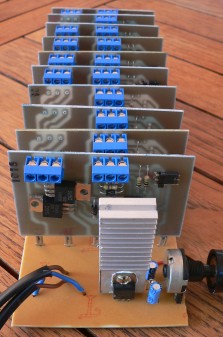

- A gauche, la configuration "10 cantons", le maximum

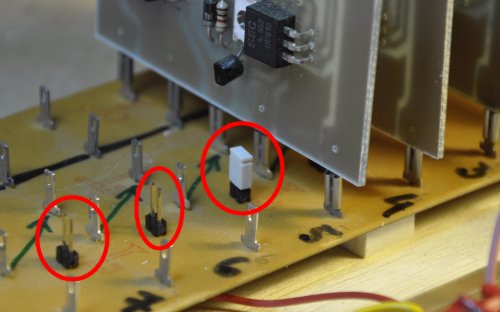

- Ci-dessous la config "5 cantons" : 5 modules installés sur la "carte mère" et  un cavalier positionné.

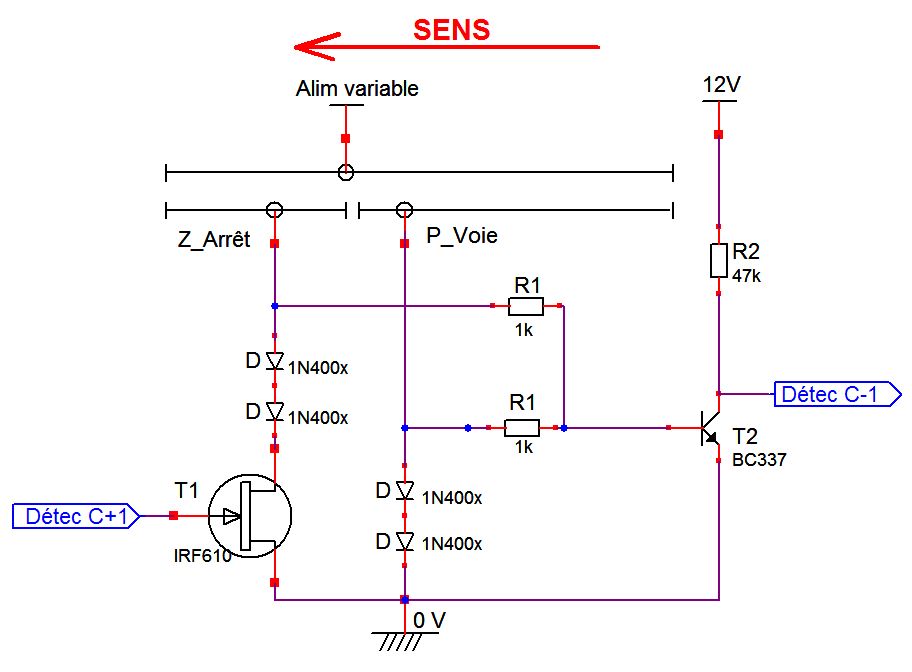

Schéma de principe d'un module

(pour les autres éléments, télécharger les documents ci-dessous)

Description sommaire :

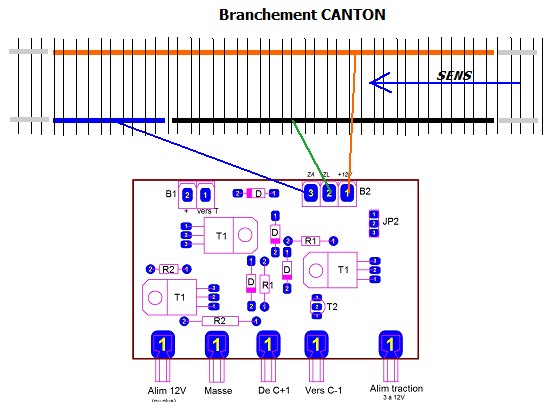

  • Si un convoi se trouve sur la voie il consomme du courant et donc la tension à l'entrée du couple de diodes 1N400x (x=1 à 4) est d'environ 1.5V (valable pour la portion "pleine voie" et la portion "zone d'arrêt)


  • S'il n'y a pas de convoi, la consommation est nulle, la tension au même endroit est 0V


  • Après inversion du signal par le transistor T2, ces deux informations (1.5V = canton occupé ou 0V = canton libre) sont transmises au canton précédent, le transistor T1 du module du canton précédent est alors bloqué ( le convoi suivant est alors stoppé en zone d'arrêt) ou saturé (le convoi ne s'arrête pas en zone d'arrêt)


  • Tous les modules (interchangeables) sont positionnés sur une "carte mère" fournissant l'énergie et transmettant les informations d'occupation.


Fabrication

ATTENTION : les documents suivants sont plus récents
que les photos ci-dessus, de petites modifications ont été apportées

Schémas de principe

Module de base

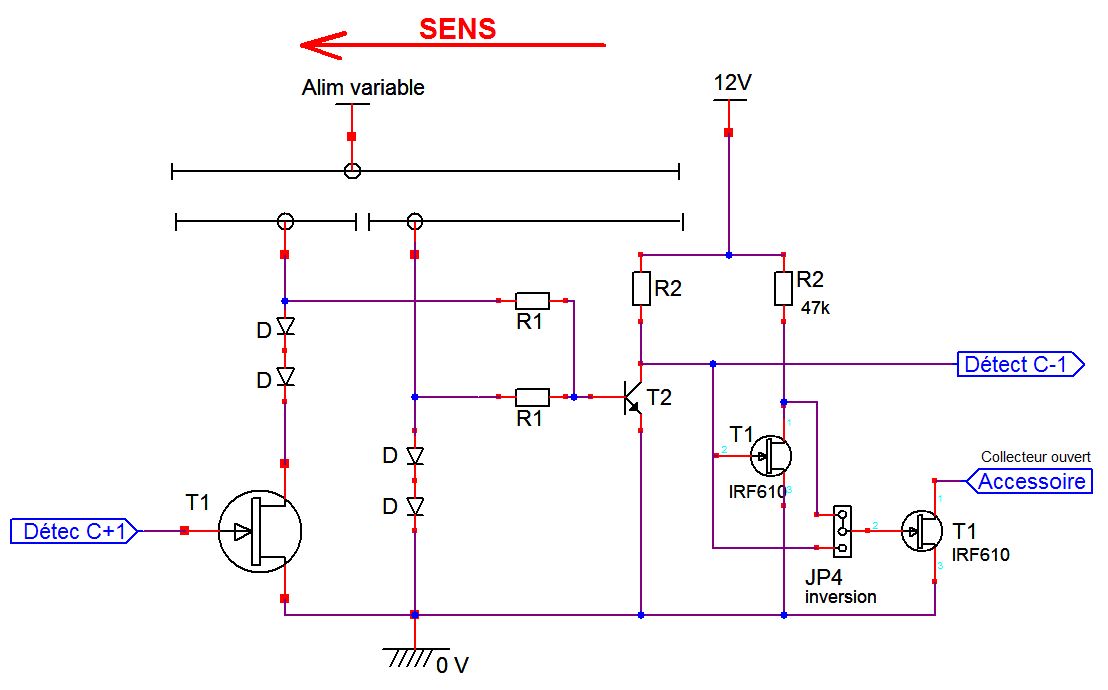

Module avec commande d'accessoire
nb : le transistor IRF610 (situé entre T2 et JP4 et servant d'inverseur) est très surdimensionné ! Un mosfet plus modeste aurait suffit... (BS170 ?)

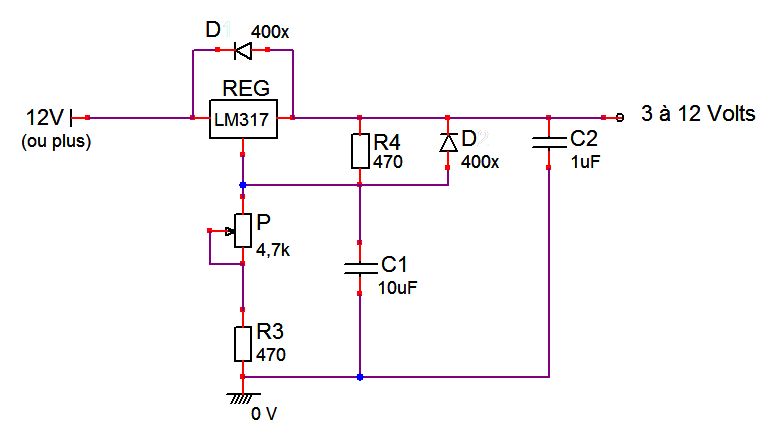

Alimentation réglable (LM317) sur "Carte mère"


Typons des circuit imprimés

Module de base :
  • Avec plan de masse

  • Sans plan de masse

Module avec commande d'accessoire :
  • Avec plan de masse

  • Sans plan de masse

"Carte mère" avec alimentation réglable (LM317) :
  • Avec plan de masse

  • Sans plan de masse



Implantation des composants

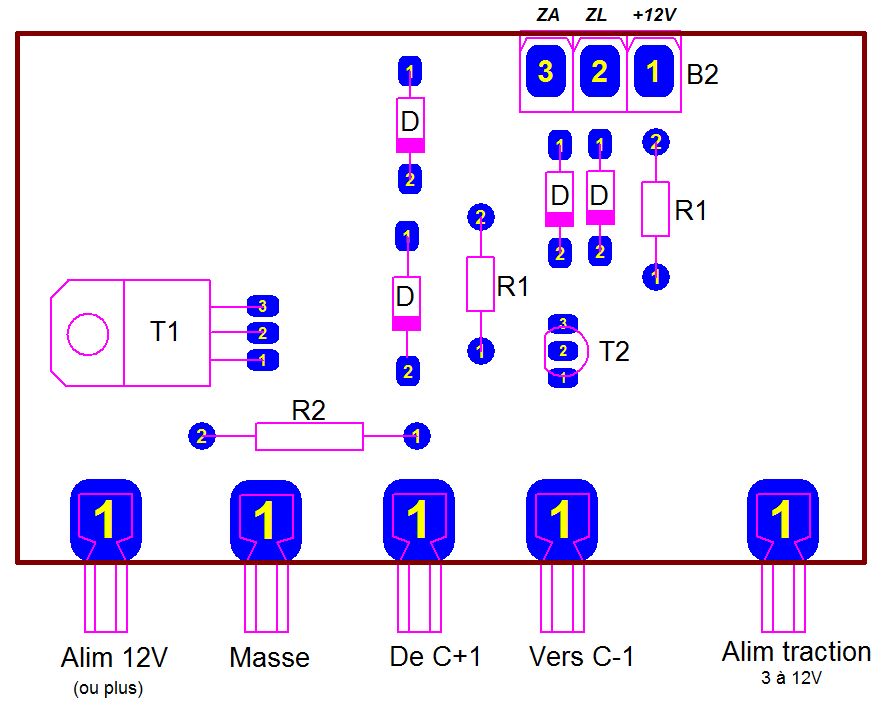

Module de base

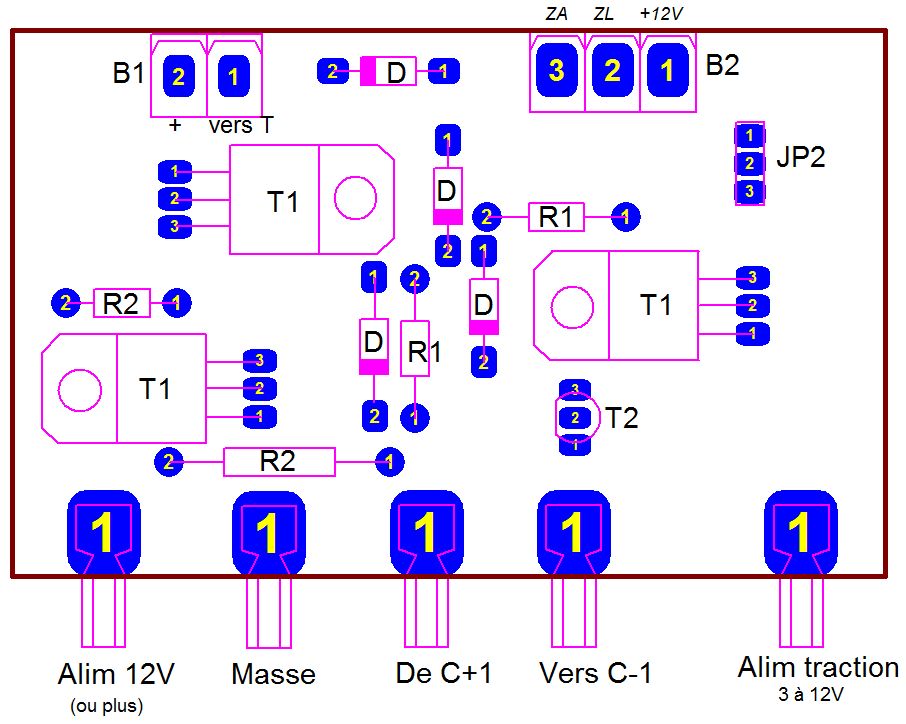

Module avec commande d'accessoire
Alimentation réglable (LM317) sur "Carte mère"
Nomenclature des composants

Mise à jour le 01/01/2014
